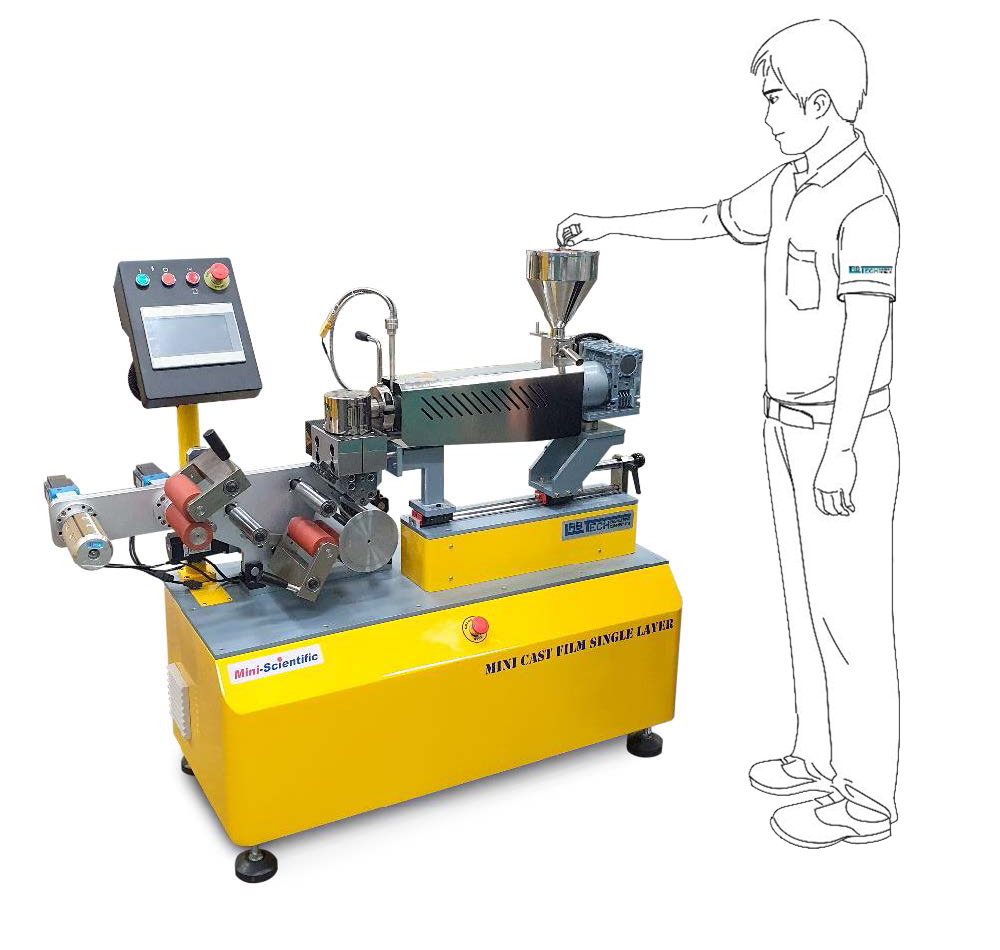

【製品情報】ミニ単層キャストフィルム＆シート成形機 LMCR-150
スクリュー長 30 L / D ミニ一軸押出機、16mmスクリュー径 LME16-30 / C-HA

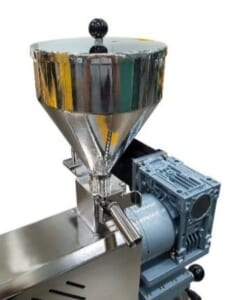

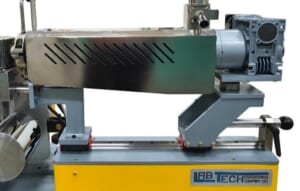

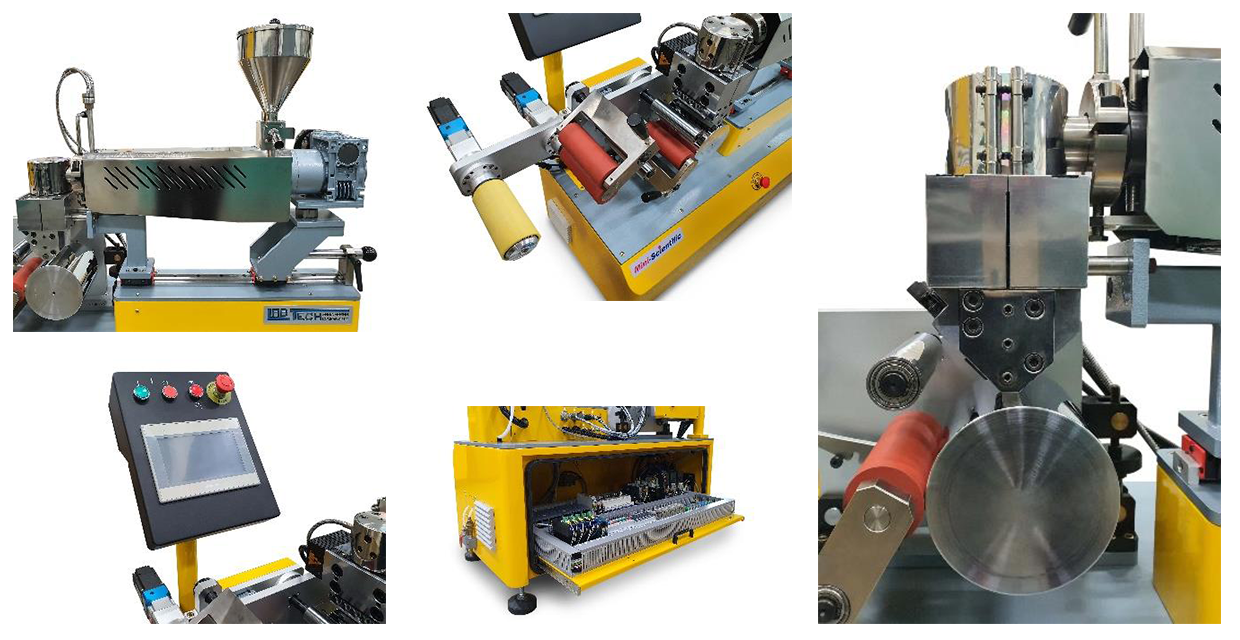

小型一軸押出機は、スクリュー直径が 16mmで、L / D 30になります。非常に多種多様なプラスチック樹脂と通常のペレット形状の材料を使用する設計になっております。 ガイディングロッドの上に取り付けられた持ち上げ可能ベースは、押出機のスクリュー清掃およびダイス清掃を簡単に行うことができます。 ホッパーは、少量のアウトプットに適しており、スライドバルブで材料を出機へ供給したりホッパーの外へ排出することができます。

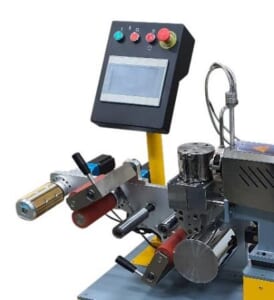

この装置のLCDタッチスクリーンは、下記を表示します。
● 押出機の温度と回転数（RPM）
● ダイ温度
● チルロール温度と回転数（RPM）
● ダウンストリームのニップロールとワインドアップ回転数（RPM）
フラットコートハンガーダイとミニチルロールシート&フィルムアタッチメントタイプ LMCR-150

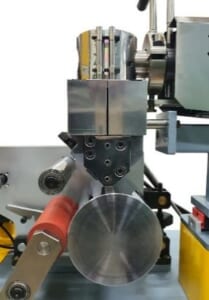

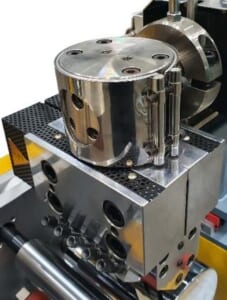

フラットフィルムおよび薄いシートダイは、流線形90度ダイアダプターが装備されております。 ダイス幅 125mm 、ダイリップ幅は、0.3〜2.0mm 調整ができます。成形できるフィルム幅は、115mm です。

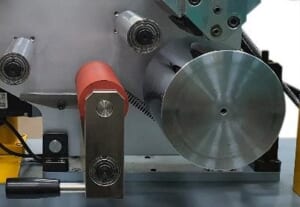

チルロールはロール径 145mm、ロール幅 150mm で、ロール表面は硬クロームおよび鏡面仕上げになっております。 チルロールとダイスのギャップは、縦方向に調整ができ、ダイから押し出しされた樹脂のネックの距離を縮めることができます。

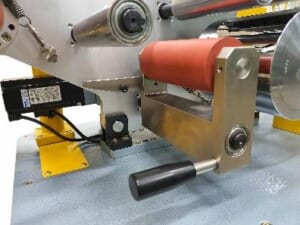

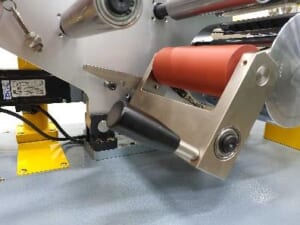

圧力の調整ができるゴム製ニップロールは、冷却ロール方向にフィルムシートを押さえることでフィルムのスリップを防ぎます。冷却ロールの温調は、水媒体の温調器で 約120℃まで加熱ができます。

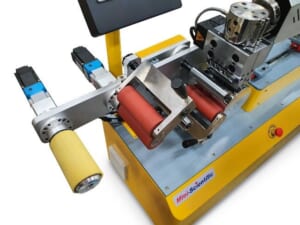

ニップロールによる引取りと巻取り

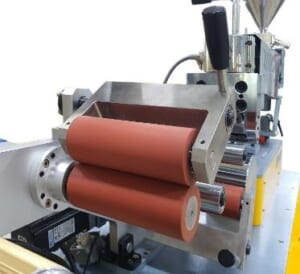

ゴム製ニップロールは、サーボモーターで駆動し、チルロールからフィルムおよびシートを一定の速度で引取りができます。 ニップロールの圧力は、スプリングで調整できます。
フィルムは、サーボモーター駆動による膨張式エアシャフトの巻取り機で巻き上げられます。 この巻取り機は、3インチ紙間と最大 125mm幅のフィルムに対応しています。
小型一軸押出機 LME16-30 技術仕様
| スクリュー径（mm） | 16 |
| 標準スクリュー L/D（他のサイズはご要望に応じてご利用可） | 30：1 |
| サーボドライブモーター駆動（kW） | 0.75 |
| サーボドライブ回転速度範囲（rpm） | 0 – 150 |
| 加熱ゾーンバレル数 | 2 |
| 最大ヒーター温度（°C） | 300 (オプション：400) |
| 加熱ゾーンの強制空冷システム | 有り |
| 最大能力（kg/時）（LDPEフィルム製造時） | 1.6 |
小型チルロールアタッチメント LMCR-150 技術仕様
| ロール幅（mm） | 150 |
| ロール径（mm） | 145 |
| 最大 フィルム幅（トリムなし）（mm） | 115 |
| 最大 ダイ幅（mm） | 125 |
| チルロールACサーボモーター駆動（kW） | 0.4 |
| ニップロールACサーボモーター駆動（kW） | 0.2 |
| 引取り速度（m/分） | 0〜10 |
| 最大フィルム巻取り径（mm） | 250 |
| 温調器（水媒体）ポンプ能力（kW） | 0.55 |
