ペレタイザー

新しい水中カット方式のペレタイジング装置を備えた一連のペレタイザー装置は、20mmと26mmの二軸押出機および45mmの一軸押出機に対応しております。標準のペレタイザーは、数kgから400kg/時まで対応しております。独自のサイドカットペレタイザーは、最も柔らかいTPEから最も硬いエンジニアリング樹脂に対応できるシザーカットのデザインです。最大900 kg/時まで対応可能です。


ラインナップ

  • サイドカットペレタイザー
  • ストランドペレタイザー
  • 空冷式コンベアー
  • ウォーターバス(水槽)

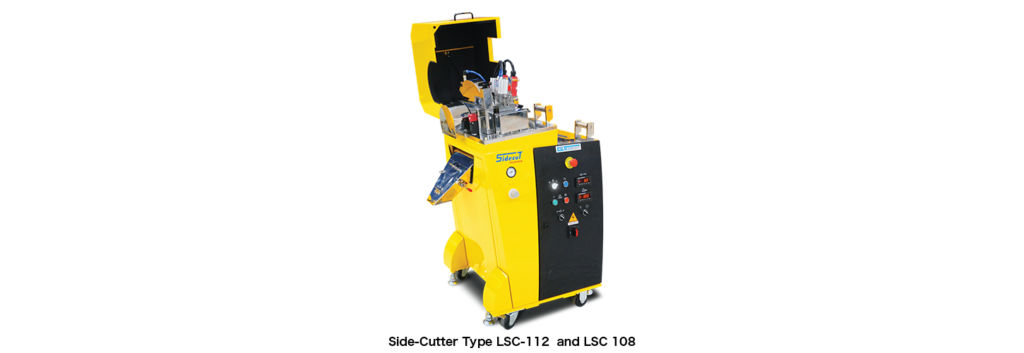

サイドカットペレタイザー

日本の(株)ホシプラより、ライセンス供与を受け製造されたサイドカットペレタイザーは、熱可塑性樹脂の独特なストランドペレタイザーのコンセプトを有し柔らかい樹脂から硬いエンジニアリングプラスチックまで対応可能です。ペレタイザーは、扇形カッティングローラーを使用しハサミの原理で樹脂を斜めにカットします。

主な仕様

サイドカットペレタイザー LSC-108 LSC-1512 LSC-1516 LSC-112M LSC-1520M
ペレット径範囲(mm 1〜5 1〜5 1〜5 0.4〜1.5 0.4〜1.5
ペレット長(mm) 0.25〜30 0.25〜47 0.25〜47 0.15〜20 0.15〜20
最大能力(kg / 時) 110(ペレットØ3X3) 370(ペレットØ3X3) 420(ペレットØ3X3) 50(ペレットØ1.5X1.5) 220(ペレットØ1.5X1.5)
最大回転刃(RPM) 1800 2200 2640 2200 2000
回転刃数 8 12 16 12 20
最大引取り速度(m / 分) 50 90 90 40 60
回転刃駆動(kW) 0.75 1.5 2.2 0.75 2.2
引取りローラー駆動(kW) 0.37 0.75 0.75 0.37 0.75

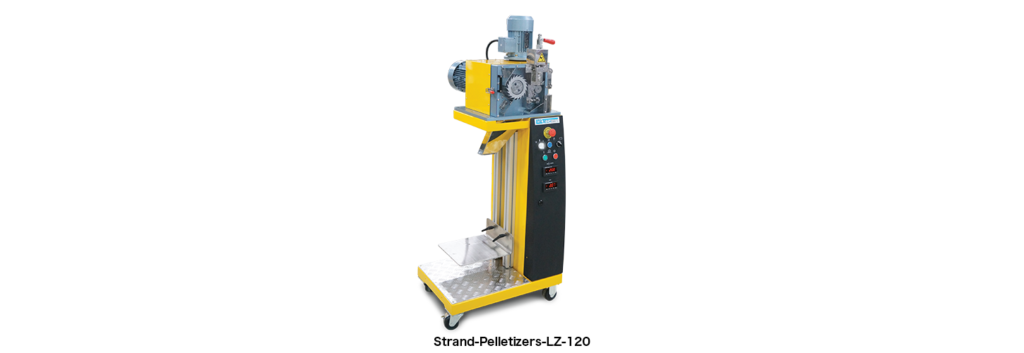

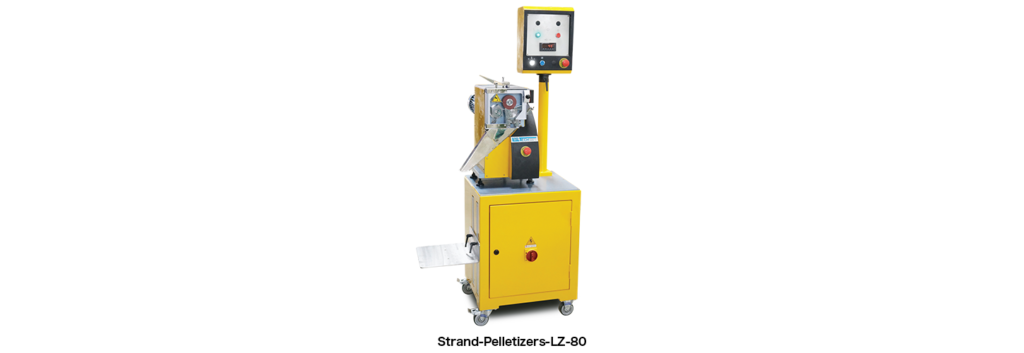

ストランドペレタイザー

最小ベンチトップサイズから、最大サイズ400kg /時までのストランドペレタイザーに対応しております。 刃は、標準仕様またはステンレス仕様及び刃の先端をタングステンカーバイド仕様から選べます。

主な仕様

ストランドペレタイザー LZ-80/VS LZ-120/VS LZ-200/VS
モーター駆動(kW) 0.37 1.1 4
オプションとしてモーター駆動の可変(kW) 0.18 0.37 0.75
回転刃回転数(RPM) 50〜1400 50〜1200 50〜1000
引取り速度(m/秒) 標準 2-36

フィードで可変 2-38

標準 10-59

フィードで可変 10-72

標準 20-80

フィードで可変 20-95

スタンドの最大本数(3mm) 3 8 24
引取り幅(mm) 25 50 100
密度1.0のプラスチックでの最大能力(kg/時) 15 150 400

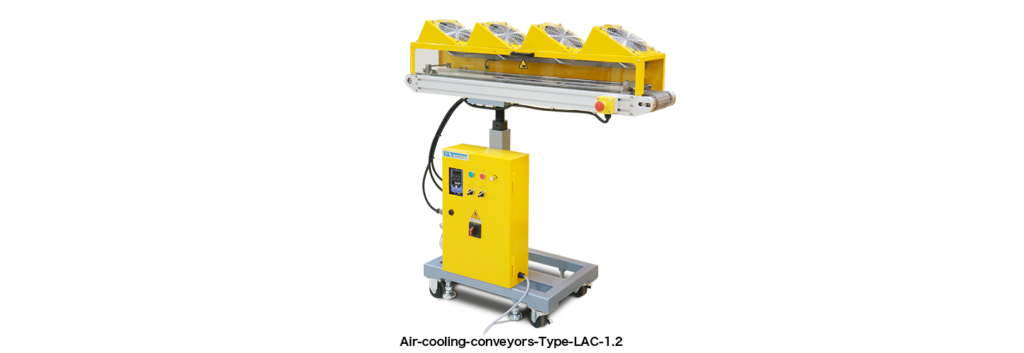

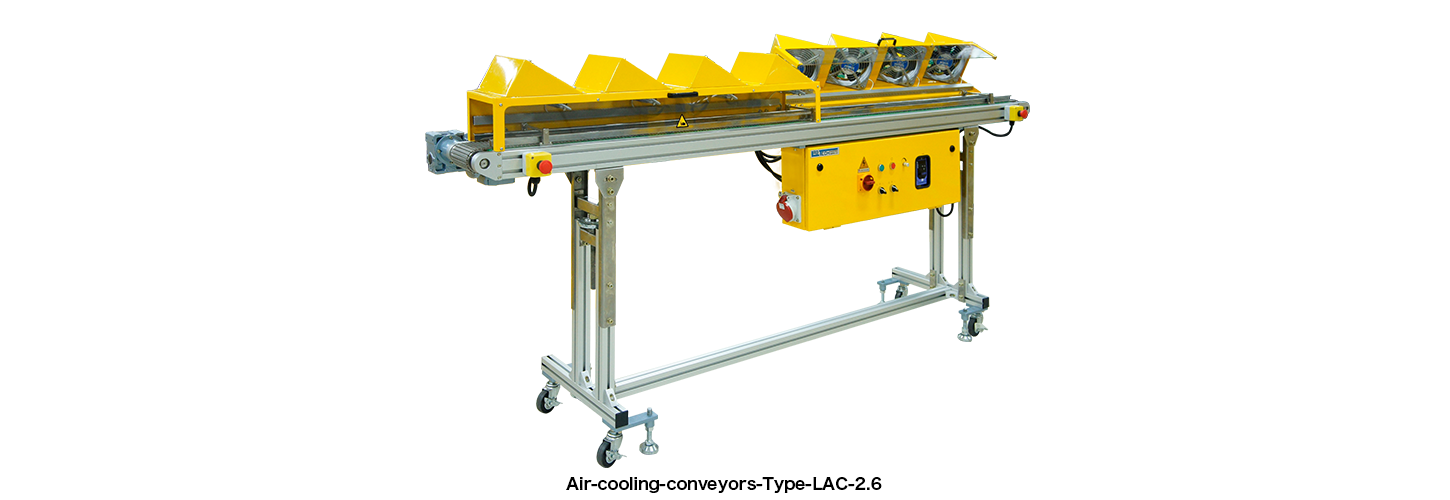

空冷式コンベアー

空冷式コンベアは、湿気に敏感な樹脂あるいはのストランドペレット化や、ストランド同士が固まってしまう材料に適しています。コンベアは、ステンレス製メッシュを備え8本からなる大型のプロペラファン(LAC 1.2では4つのファン)より発生した空気がストランドを効率的に冷却します。

主な仕様

空冷コンベア LAC-2.6 LAC-1.2
ベルトタイプ ステンレスメッシュ ステンレスメッシュ
ベルト長さ(m) 2.6 1.2
ベルト有効幅(mm) 120 100
ベルトモーター駆動(kW) 0.18 0.18
ベルト速度(m/分) 0〜70 0〜50

ウォーターバス(水槽)

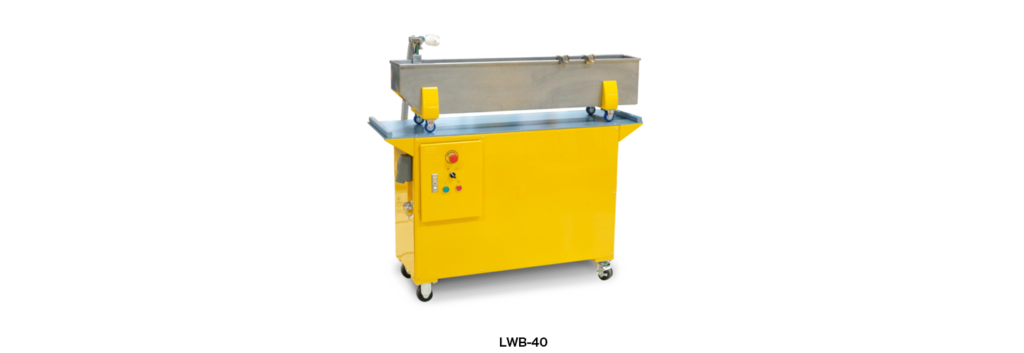

LWB-40

水槽 LWB-40は、クイックロックシステムと2本のストランドロールから構成されるステンレス製ベンチトップ式は、水槽の片側に組付けられストランドを2本のガイドロールの位置を変えることで最適な冷却ができます。
水槽は、ストランドの表面に付着した水を効率的に除去する真空式サクション装置が装備されております。真空装置は、水槽下のサブキャビネットに組み込まれます。

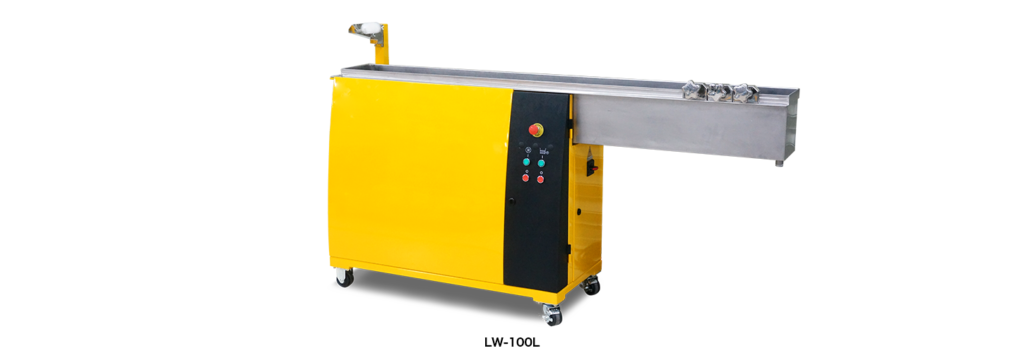

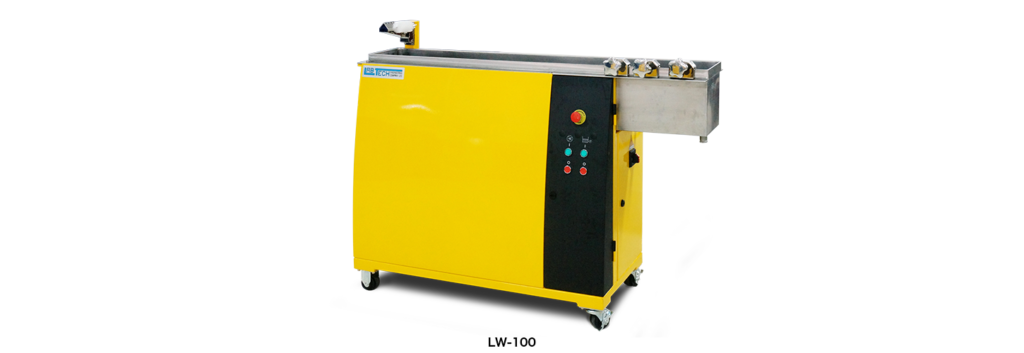

LW-100/100L

水槽LW-100は、1.5mのステンレス製タンクと3つのストランドロールを備えておりロールを個々に位置を変えることができ大型の回転ロールを水槽に固定することができます。ロールは、ストランド通しが簡単にできる設計になっております。

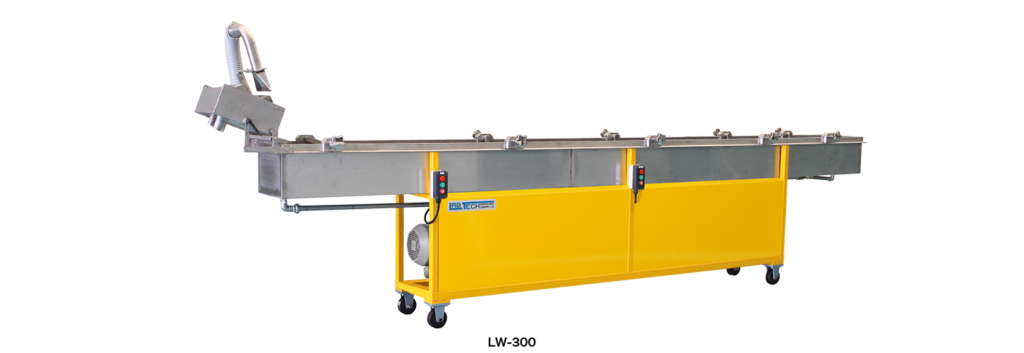

LW-300

水槽LW-300は、3m長のステンレス製タンクと個々に動かせる5個のストランドロールと大型の回転ロールを水槽に固定することができます。ロールを水槽に固定することができます。

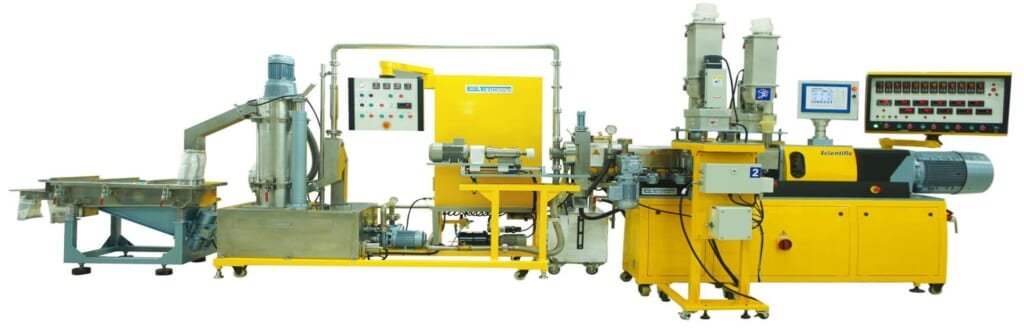

水中カットペレタイジング装置 LUWP-100

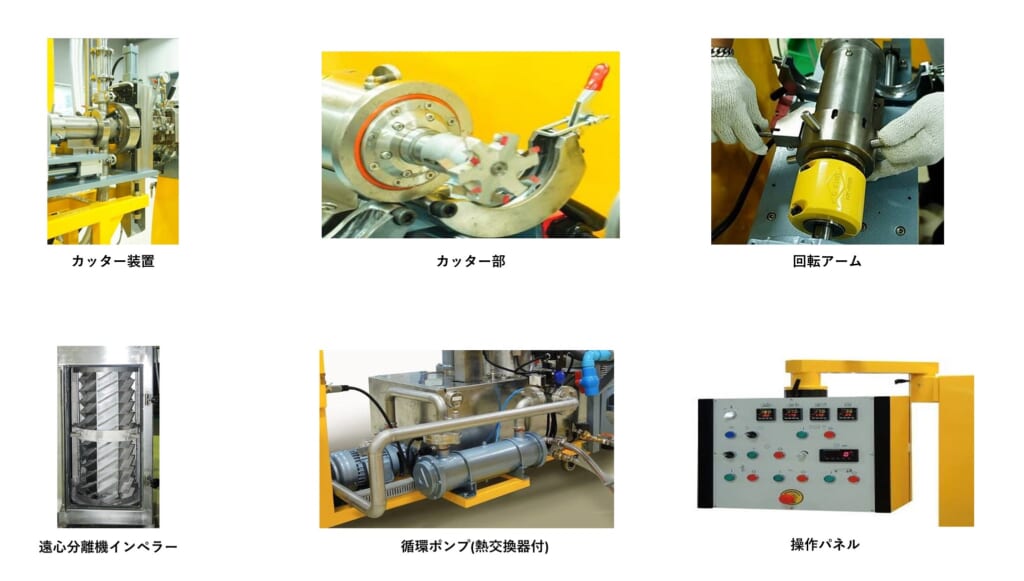

Labtech 水中カットペレタイジング装置LUWP-100は、コンパクトな設計で操作性に優れております。
特に、延伸分離機及び振動篩の清掃作業がし易い設計になっております。これらの点については、水中カットペレタイジング装置の動画で確認ができます。ほとんどの熱可塑性樹脂(オレフィン系樹脂からエンプラ系樹脂)に対応しております。



LUWP-100 仕様表

処理能力 80~100kg/時
駆動モーター AC インバーター2.2kw
回転刃 6枚(自己調整機能付)
回転刃速度 4,000rpm
ダイプレート 6穴(変更可)
ダイプレート穴径 2.8mm(変更可)
ダイへの加熱容量 12.6kw
水加熱容量 13.0kw
センター高さ 1050mm(±20mm)
機械寸法 3,000(L)×1,000(W)×2,000(H)mm
脱水用モーター AC 0.75Kw
インペラー回転速度 1,430rpm
送水ポンプ 0.75kw
脱水方法 遠心分離
振動モーター 0.2kw
スクリーンメッシュサイズ 6mm
スクリーンメッシュサイズ 2mm
据付電源容量(押出機除く) 29.5kw
