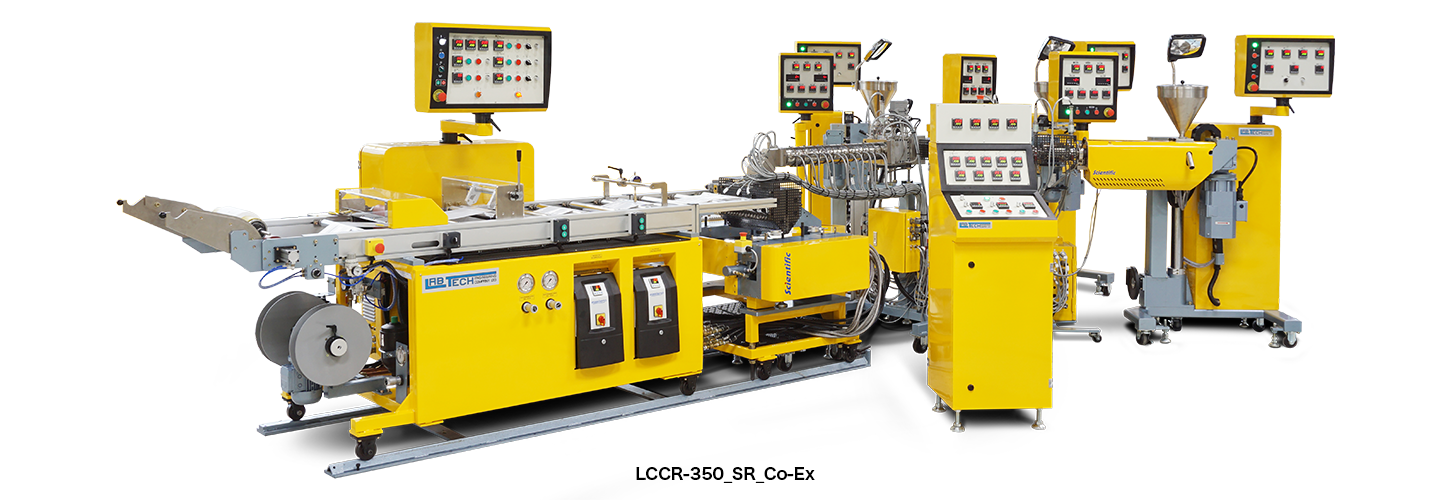

多層キャストフィルム&シート成形装置 LCRシリーズ

2層から9層まで、ダイサイズ 150~800mm、押出機サイズ 12.5~45mm の豊富なチルロールをご用意しています。
ヘビーデューティー層用チルロールアタッチメントはロール径が 145mm で、センターロールに対して下ロールと上ロールの両方は、油圧装置により移動します。400mm までの様々なロール幅で利用可能です。
各ロールの温調は、加熱媒体(水またはオイル)を使用することができます。ロールのポジションは、横方向および、縦方向の位置で設定することができます。
チルロールアタッチメントには、各ロールごとに独立駆動のサーボモータが装備されております。(機種による)

主な仕様

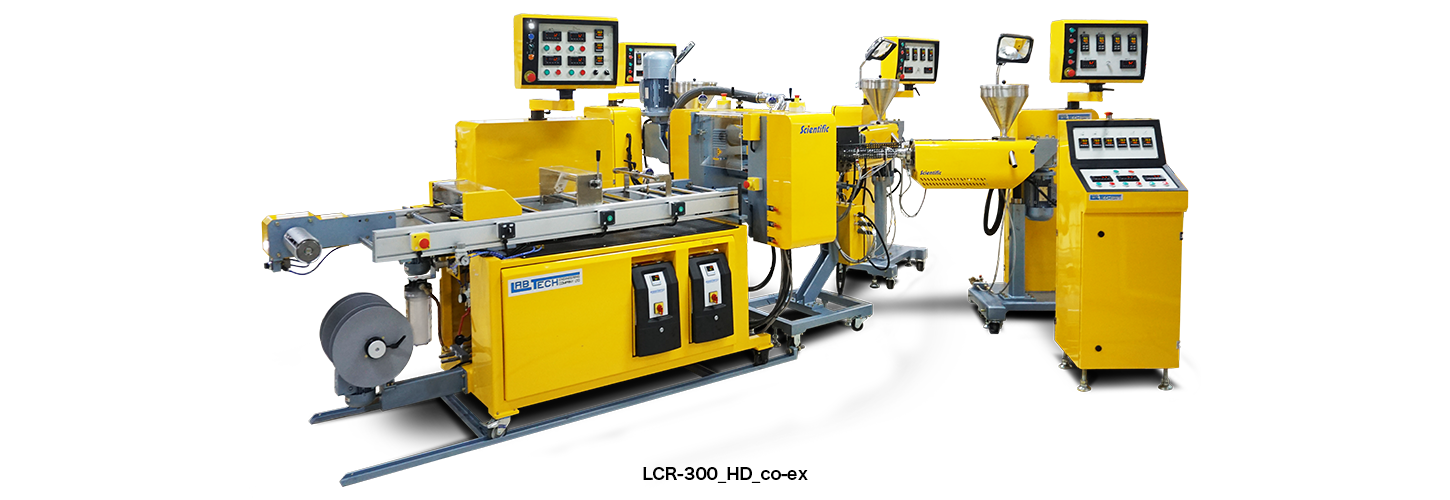

多層キャストフィルム&シート成形装置 LCR-175 Co-Ex LCR-175 HD-Co-Ex LCR-300 Co-Ex LCR-300 HD-Co-Ex LCR-350 Co-Ex LCR-350 HD-Co-Ex
ロール幅(mm) 180 180 350 350 400 400
最大 フィルム幅(トリミングなし)(mm) 150 150 300 300 350 350
最大 ダイ幅(mm) 150 150 300 300 400 400
ロール径、各ロール(mm) 145 145 72.5 / 145 / 72.5 145 72.5 / 145 / 72.5 145
ギャップ調整幅(mm) 0.1-6 0.1-6 0.1-6 0.1-6 0.1-6 0.1-6
引取り速度(m / min) 0.5-15 0.5-15 0.5-15 0.5-15 0.5-15 0.5-15
C型キャストフィルム/シートタッチメント 型式LCCR-500C

ユニークな形をしたチルロールアタッチメントは、フィルムがチルロール表面へ最適に接触ができるということが利点です。一番目及び二番目のロールは水平に設置され、三番目のロールは二番目のセンターロールに対し45度の位置で設置されています。フィルムは、二番目のセンターロールに於いて225度の角度で巻き付けられ三番目のトップロールに於いては180度の角度で巻き付けられます。このデザインにより、二番目のセンターロールに於いてフィルムの迅速な焼き戻しが行え、三番目のトップロールに於いてフィルムの急速冷却が行えます。

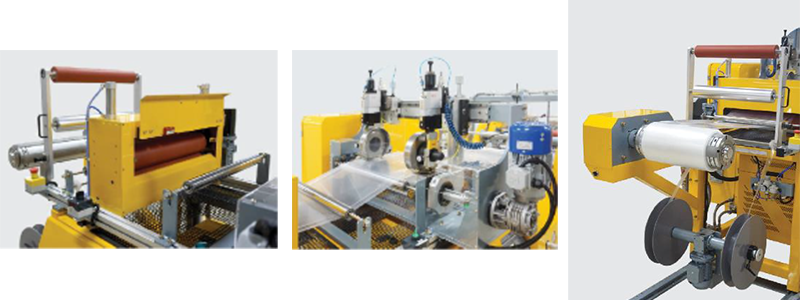

C型チルロール

ロール面長:500mm
・大口径ロール:175mm、350mm、250mm
・レールの上を移動するキャスター付き勘定な鉄製ベース
・各ロールには加熱オイル用内部スパイラルチャンネル仕様
・最適な熱分配
・3つの温調機を備えたユニット、各ロールに最高温度200℃に加熱
したオイル供給

3層共押出し多層フィードブロック及び吊り下げ式ダイ

・押出機とフィードブロックを接続する高圧力加熱アダプター
・角度調整スタンドを装備、オプションにて吊り下げ角度45度
/90度を選択可
・頑丈な鉄製アイビームサポートに吊るされたフィードブロック
及びダイ
・一番目のロールと二番目のロール間のニップギャップ
・ダイリップ調整幅:0.3~2.0mm
・鏡面仕上げクロム内側面
・ダイはカートリッジヒーターによる3つ加熱ゾーンを制御
・温度制御装置により各ゾーンを調整
・標準ダイ加熱温度は300℃、オプションにて400℃仕様が可能。

オプションによるエッジトリム用巻取機付エッジカッター

・2つの回転式エッジカッターナイフは、フィルム及びシートの幅に合わせ横幅調整が可能
・回転式エッジカッターナイフは、フィルム及びシートへの接触はエアーによる
・厚いフィルム、薄いシート、薄いフィルム、PETのような硬い材料及びゴムのようなTPE/TPUに最適
・各巻取機には、エッジトリムの巻取り張力を調整できるクラッチが備えています。

空気圧力拡張シャフト付き巻取ステーション
・空気圧力拡張シャフト巻取装置
・巻取シャフトは、トルク調整機能付きDCモーターにより駆動
・フィルム及びシートの巻取り中は重いゴムロールに接触
・オプションにてサーフェイス巻取機の選択が可能
押出機
・押出機は、25mm径及び30mm径のシングルスクリュー、L/Dは30、各押出機には5kw及び10kwサーボモーターを装備
・バレルの加熱ゾーンは4ヶ所、各ゾーンには空冷式ファンを装備
・標準バレル加熱温度は300℃、オプションにて400℃仕様に選択が可能
・3つ位置に設定できるターレット式安全バルブ付きステンレス製ホッパー
・押出機は、キャスター及び高さ調整機能付きコンパクトなベースに取付け
完全コンピューター式タッチスクリーン液晶ディスプレイ制御
・12インチ液晶ディスプレイタッチスクリーン制御パネルは、外部のPCにプロセスデーターをダウンロードするイーサーネットポートを装備
・インストルメント・パネルよりロールアタッチメント、押出機、フィードブロック、アダプター、ダイ温度、ニップロール及び巻取り速度(rpm)の制御ができます
・インストルメント・パネルにて警報の一括管理



C型キャストフィルム及びシートアタッチメントLCCR-500の技術データ
ロール面長 500mm
最大フィルム幅 450mm
最大ダイ幅 500mm
ロール径 175/350/250mm
ロール材質 高品質合金
ロール表面仕上げ 鏡面仕上げ
ロールギヤモーター 3×1.0kw(サーボモーター)
ロールギャップ調整 ロールの開閉は油圧制御、ギャップはラチェットハンドルを介して精密ブロックを操作することで調整ができます。
引取り速度 0.5~50m/分
