【製品情報】C型カレンダー 5層キャストフィルム ラミネーション装置

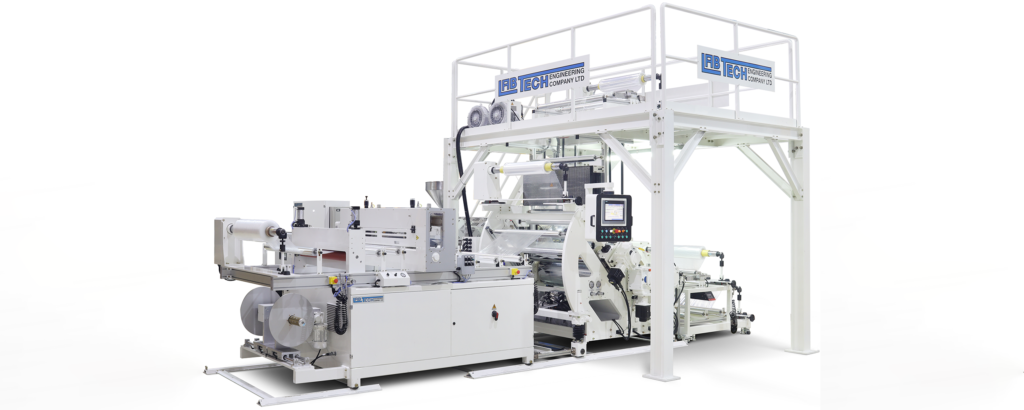

C型カレンダー5層キャストフィルムラミネーション装置
チルロールLCCR-100-C、60mm単軸スクリュー

5層までのラミネーションフィルムを製造できる特別仕様

4つの基材フィルム及び1台の押出機

機械は、1000mmロール幅のC型チルロール装置、60mm径単軸押出機及び700mm幅コートハンガーダイを装備。
ラミネート基材PIフィルム及びカーボンファイバーシートは4台の巻出機から繰り出されます。巻出機1台はプラットホーム上に設置、残り3台の巻出機はチルロール装置前後に設置。

防弾用途に使用される非常に強いラミネーションシートを製造

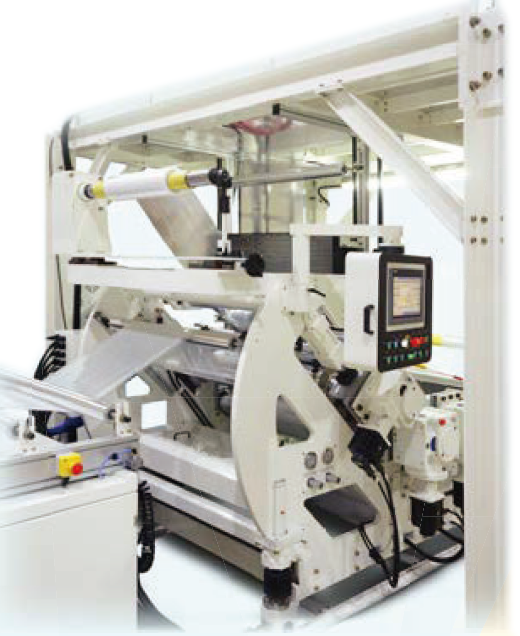

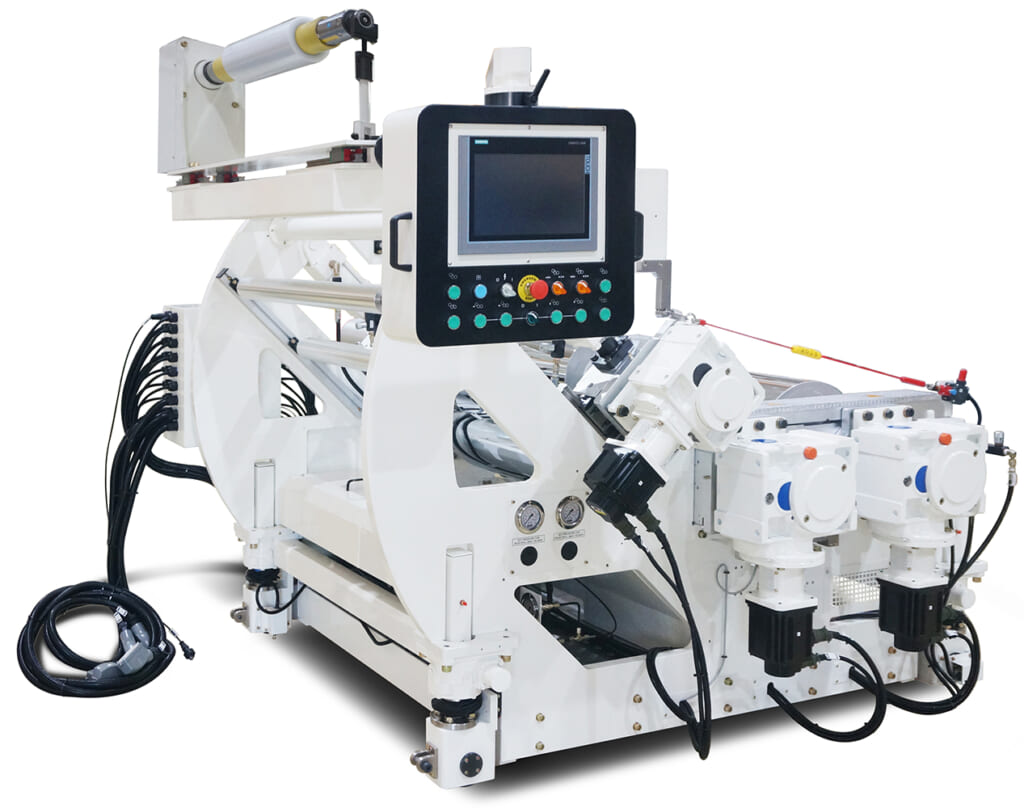

C型チルロール装置 LCCR-1000-C

ラミネーションされた基材がロールに接触する面を大きくすることで高効率熱伝導と引取り速度の高速化を実現。

構成：

• 1000mm幅×3本ロール
• 400mm径の上部及び中間ロール
• 250mm径の下部ロール
• 油圧によるロール間のギャップ調整

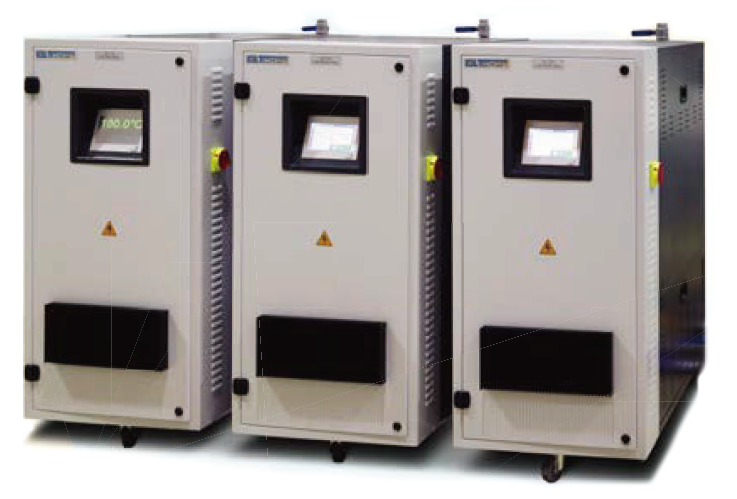

オイル温調機

• オイル加熱最高温度 300℃
• 各ロールに対しオイル温調機1台

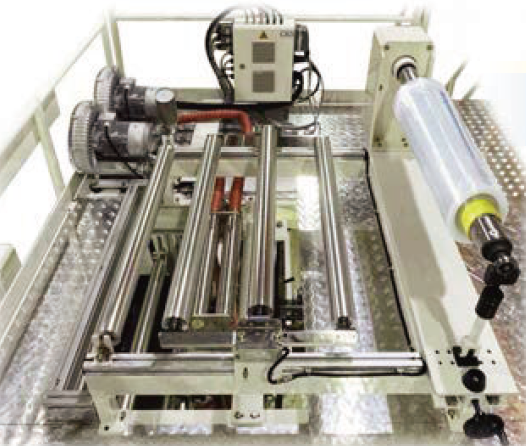

プラットホーム上に設置された巻出機

• 巻出機1台
• 自動テンション制御
• 縦型IRヒーター

チルロール装置の後部に設置される巻出機

• 簡易的巻出機1台
• 自動テンション制御

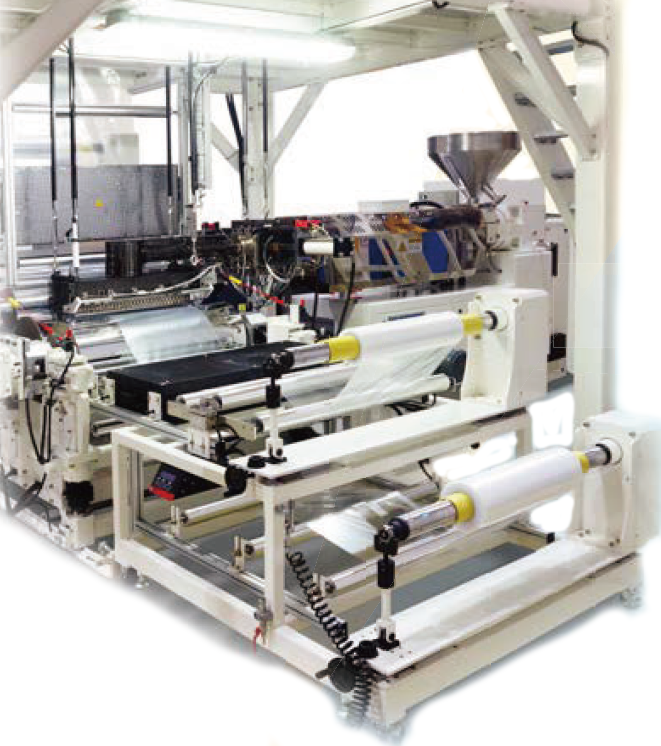

チルロール装置の前部に設置される巻出機

• 易的巻出機1台
• 簡易的巻出機上に設置された自動テンション制御
• 水平型IRヒーター

押出機LE60-30/450C

• スクリュー径60mm単軸押出機、30L/D
• 50kwベクトルモーター、最高スクリュー回転速度140rpm
• シリンダー最高加熱温度450℃
• 点検窓付80L容量ホッパーフィーダー
• 油圧式スクリーンチェンジャー、樹脂圧/樹脂温センサー
• 安定した樹脂の流れ行うクローズドループ式押出機制御

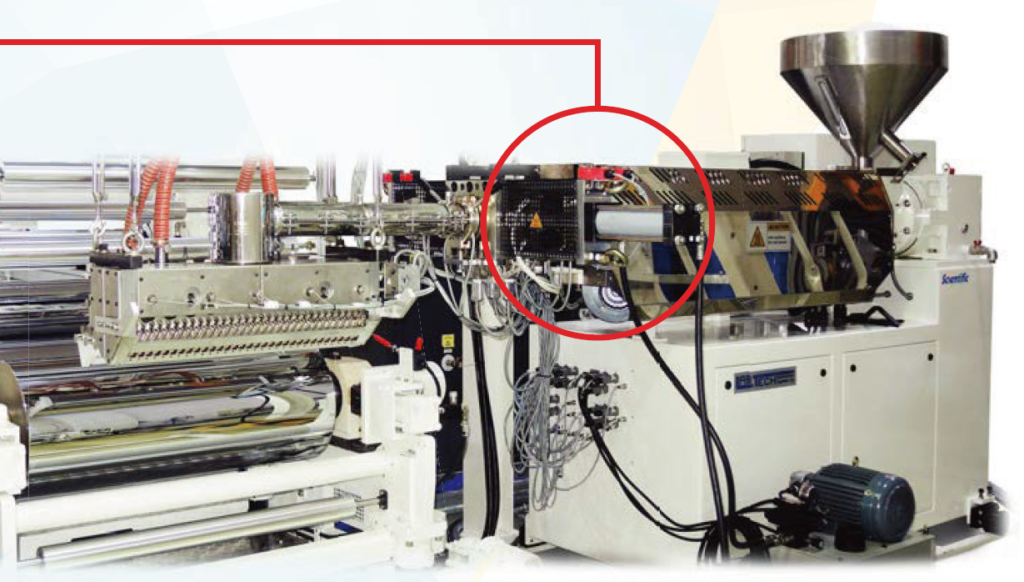

油圧式スクリーンチェンジャー

• 安定した樹脂圧が維持できる連続式フィルトレーション
• 油圧式ピストンでのスクリーン交換

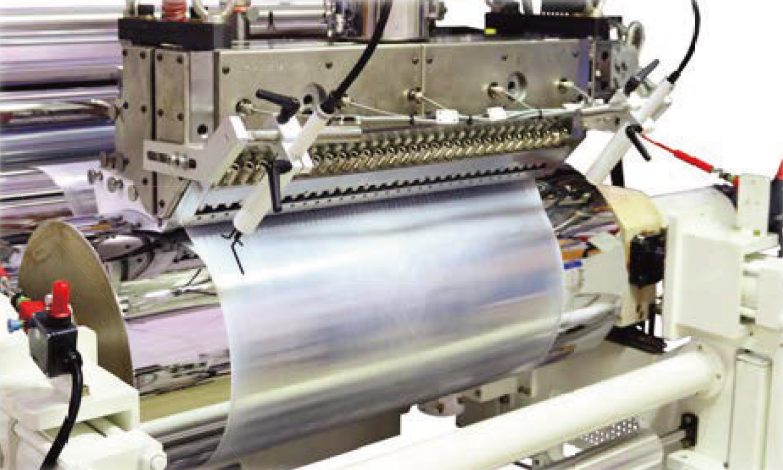

コートハンガーダイLFD-700/450C

• ダイス幅700mm、リップ調整幅0.3～2mm
• ダイスの加熱ゾーン5箇所、加熱最高温度450℃

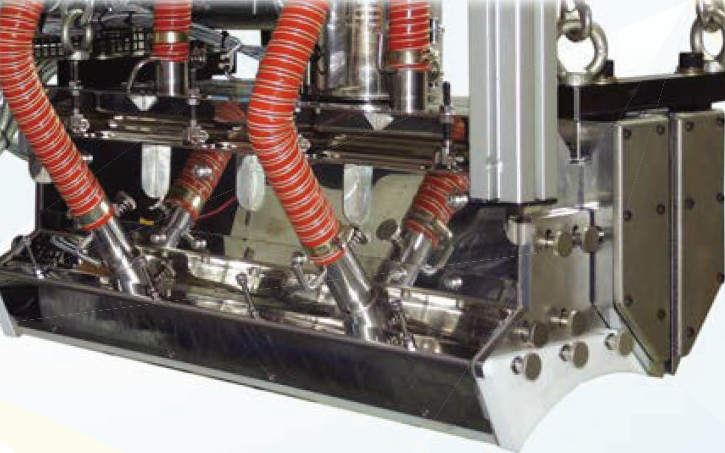

• ブロアー付バキュームボックス、スタティックエッジピナー、90度アダプター

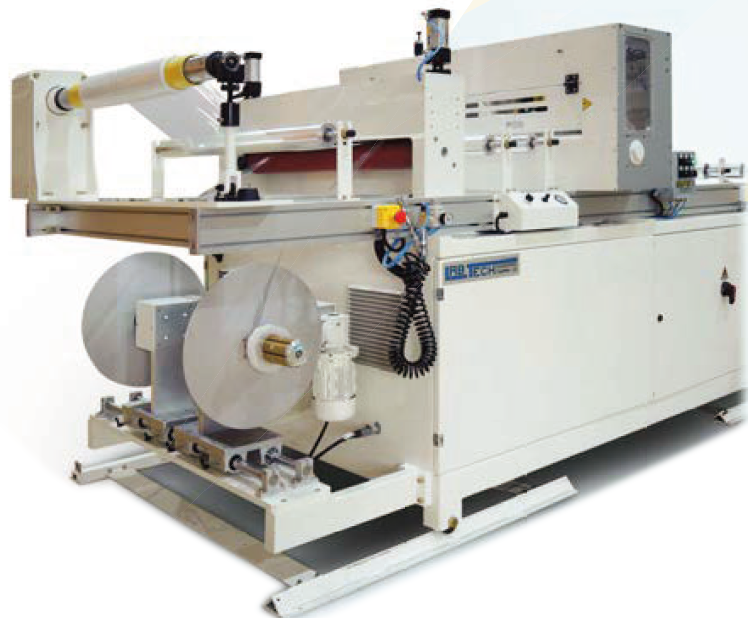

エッジトリム機能備えた巻取り装置

• 回転刃式エッジトリム装置、回転刃を囲む安全カバー
• エッジトリム用巻取り装置
• ゴムロールの圧着はエアー式
• サーボモーター駆動によるエアーシャフト巻取り
• 最大フィルム巻取り径500mm

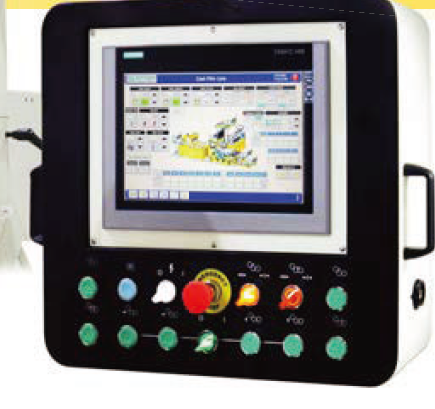

中央制御パネル

• 10.4インチ液晶タッチスクリーン及び大容量PLCを備えたコンピューター制御パネル
• チルロール装置のロール位置調整はボタンにて操作
• 装置に於ける全てのプロセスパラメーターの制御及び監視

C型チルロール装置LCCR-1000-C技術仕様

ロール幅	1000mm
フィルム幅(トリム前)	900mm
最大ダイ幅	1000mm
3本ロール径	400/400/250mm
巻取り速度	0.5～40m/分



単軸押出機LE60-30技術仕様

スクリュー径	60mm
スクリューL/D	30
ベクトルモーター	50kw
スクリュー回転数	～140rpm
シリンダー加熱ゾーン	4箇所
総シリンダー加熱容量	30kw
