Mikrosamは、フィラメントワインディング(FW)、自動ファイバープレースメント(AFP)、自動テープ積層装置(ATL)のオフライン分析、プログラミング、分析とシミュレーション、および複合材製造の品質保証のための最先端のソフトウェアを提供しています。

Mikrosamの各製品には、オフライン設計、シミュレーション、分析、プロトタイピング、テスト、および複合材料製造の生産のための専用ソフトウェアが付属しています。さらに、Mikrosamのソフトウェアを試してみたいお客様や研究開発機関向けに、スタンドアロンライセンスまたはデモライセンスを提供しています。Mikrosamのすべてのソフトウェアには、複数年の無料アップグレードサポートが付属しています。

複合材製造の設計、分析、シミュレーション、視覚化

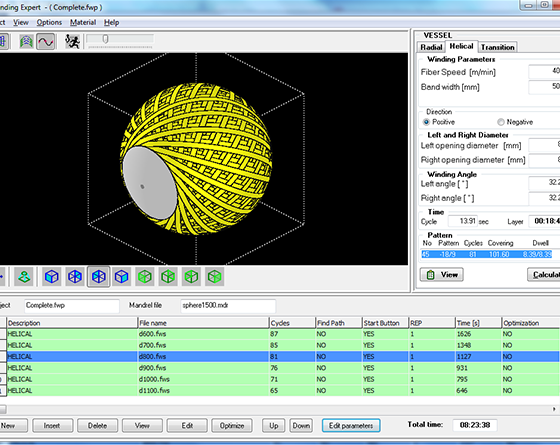

Winding Expert™(ワインディングエキスパート)

WindingExpert 2020 –高度なフィラメントワインディングのモデリングと制御

Winding Expert™ は、フィラメントワインディングプログラムを作成、編集、シミュレーションするためのMikrosamの社内開発ソフトウェアソリューションです。これはユーザーフレンドリーなソフトウェアであり、複合設計者が製品要件を完全に満たすワインディングプログラムを柔軟に作成できるようにします。フープ、ヘリカル、トランジション、およびその他のカスタム定義のワインディング層およびプログラムの可能性を持ちます。ワインディング経路シミュレーションとワインディングパターンシミュレーションの機能により、フィラメントワインディング技術を使用して複合部品を簡単かつ正確に作成するための強力なツールが設計者に提供されます。
Winding Expert™には、フィラメントワインド製品の機械的特性の計算と分析に必要なすべての必要なデータを有限要素解析(FEA)プログラムにエクスポートするためのモジュールがあります。
Winding Expert™では、チューブ、タンク、コーンなどの標準的な軸対称ジオメトリ用のワインディングプログラムを作成するか、複雑な非軸対称ジオメトリ用の一般的なCADプログラムからCADマンドレルデータをインポートすることができます。
Winding Expertには、多言語インターフェースが付属しています。

主な機能

  • マンドレル作成
  • CADマンドレルデータインポート機能
  • 軸対称マンドレルジオメトリ
  • ワインディングパターンの開発
  • 測地線および非測地線の曲がりくねった経路の開発
  • フープワインディング
  • ヘリカルワインディング
  • トランジションワインディング
  • 曲がりくねった経路とパターンのシミュレーション
  • 後処理
  • データ生成を制御
  • Abaqusのエクスポート機能
  • FWマシンは、CADWIND、ComposiCAD、Cadfil、またはその他の同様のソフトウェアパッケージで作成された巻線プログラムと互換性があります。

…その他…詳細についてはお問い合わせください。

MikroPlace

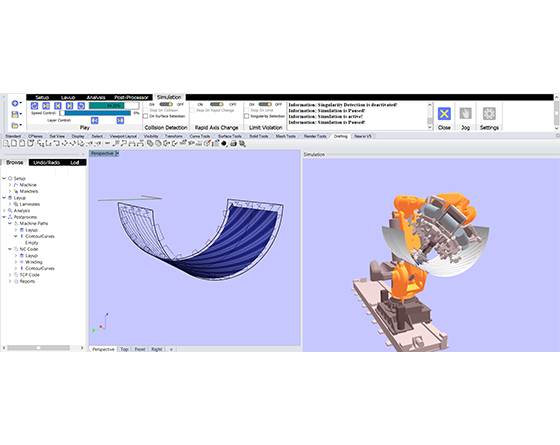

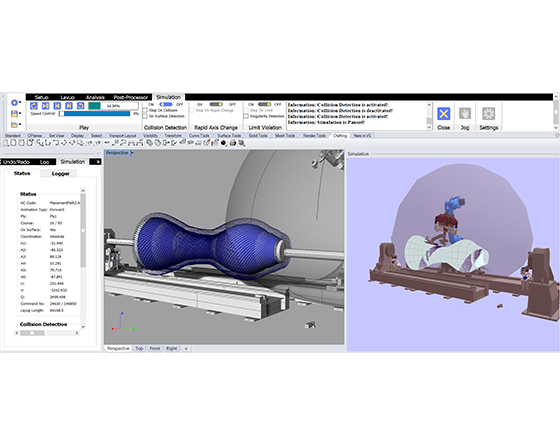

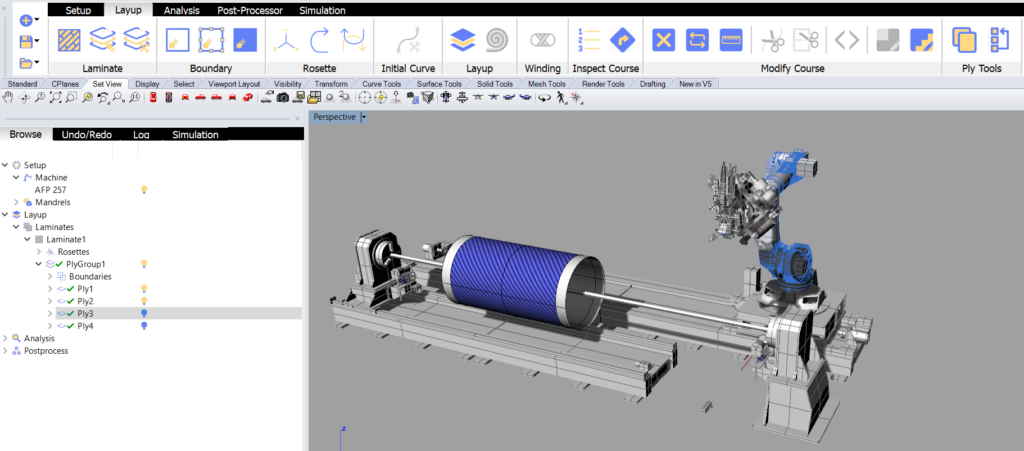

MikroPlace – AFP(自動ファイバープレースメント)およびATL(自動テープ積層装置)シミュレーション、CATIA互換

主な機能

  • 完全にNURBSに準拠したCADプラットフォーム
  • IGES、STEP、NASTRAN、SolidWorks、STLなどの標準形式にインポート/エクスポートします。SLDPRT
  • 2つの一般的なタイプのマンドレルジオメトリをカバーするマンドレル形状にレイアップを生成します。
  • ガントリー構造の下に配置されたサポートフレームに固定されたオープンシェイプの平板形状マンドレル(平板形状上の曲線を含む)。
  • 360度 マンドレル回転軸を持つ回転マンドレル表面。
  • CatiaおよびFiberSimからレイアップデータをインポートします。
  • 洗練されたレイアップアルゴリズム:一定角度、測地線、平行経路など。
  • プライとコースの編成
  • レポート生成、ローラーベンディング分析、ステアリング分析、ブリッジング分析、ラミネート厚さ分析

…その他…詳細についてはお問い合わせください

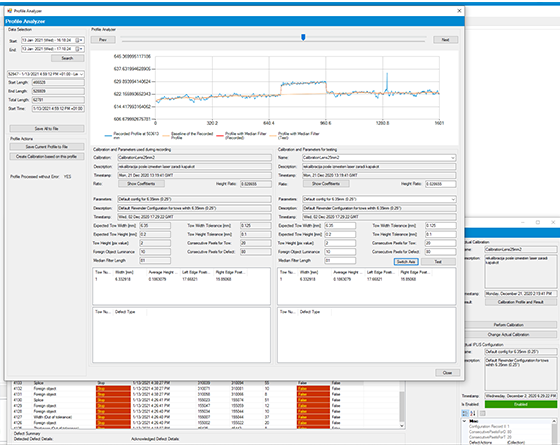

Winding Commander™(品質管理システム)

QCS –データの監視とトレーサビリティによる継続的な改善

Winding Commander™は、一連のフィラメントワインディングマシン用に特別に設計された制御ソフトウェアです。Windowsオペレーティングシステムで実行される最新クラスのCPUを搭載したPCベースのシステムは、専用のDSPと並行して動作し、無制限のプログラム長のスムースで高速かつ正確なワインディングプロセスを実現します。
MikrosamのWindingCommander™制御アプリケーションは、フィラメントワインディングマシン向けの最も高度で機能豊富な制御アプリケーションです。独自のグラフィックインターフェイスにより、習得と操作が簡単です。
高度な統合スムージング機能により、高い生産性でダイナミクスが大幅に向上します。
統合された安全機能により、停電または緊急停止の状況から中断されたワインディングプロセスを再開することができます。
あらゆる機械構成に柔軟に対応できるため、最も要求の厳しいフィラメントワインディングアプリケーションでも課題に対応できます。
ワインディングコマンダーには多言語インターフェースが付属しています。

次のデータのデータ取得およびデータ管理のハードウェアとソフトウェア:

  • 操作データ入力
  • 製品とプログラムのデータシート入力
  • 原材料データ入力、材料消費
  • 操作と処理時間
  • 周囲温度、湿度
  • レイアップ速度を含むプロセス速度
  • プロセス温度、圧縮圧力、張力監視
  • 利用可能な残りの材料と消費
  • 実行中のプログラムデータ–停止と停止時間の情報
  • 暖房システムの稼働時間
  • すべての製造品の履歴データ
  • ビデオ録画
  • 素材のバーコード読み取り機能(バーコードスキャナー1台付属)
  • .pdfまたはお客様に受け入れられる他の形式での品質管理レポートの生成
  • お客様の要求するデータを追加する可能性。

究極のフィラメントワインディングパターンジェネレーター! ©MIKROSAM
