自動ファイバープレースメント装置、自動テープ積層装置
信頼できるパフォーマンス/価格を備えた自動ファイバーおよびテープ配置

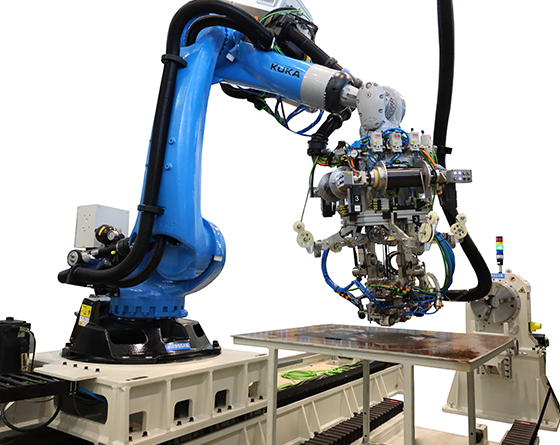

Mikrosamの自動ファイバープレースメント装置（AFP）および、自動テープ積層装置（ATL）は柔軟性、使いやすさ、および拡張性を考慮して設計されています。各ヘッドには、マルチマテリアル機能とさまざまな構成オプションがあります。したがって、研究開発の設定から始めて予算規模のソリューションが必要な場合でも、また連続生産を開始して信頼性の高いユニットが必要な場合でも、Mikrosamのワークセルで対応できます。それらは再構成によるアップグレードも可能です。スケーリングに適した初期構成を選択するお手伝いをします。
Mikrosamの自動ファイバープレースメント装置（AFP）および、自動テープ積層装置（ATL）の主な利点

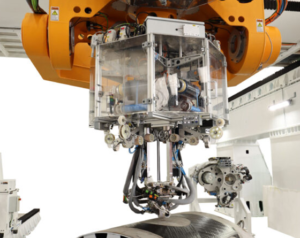

熱硬化性、熱可塑性およびドライ繊維レイアップ用のマルチマテリアルAFPヘッド- 赤外線およびレーザー加熱
- 3分以内で自動ヘッド交換
- 高速双方向レイアップ
- インプロセスレイアップ検査システム（IPLIS）
- デュアルロボット熱可塑性プラスチックレイアップ機能

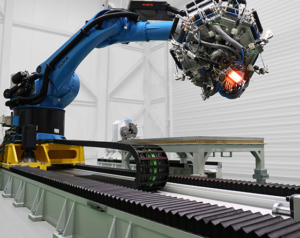

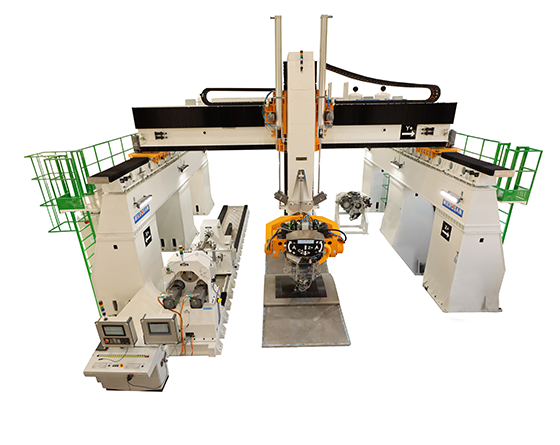

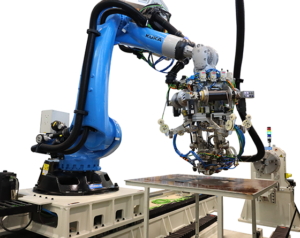

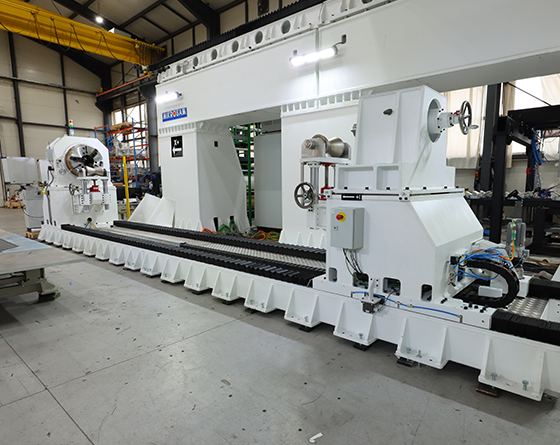

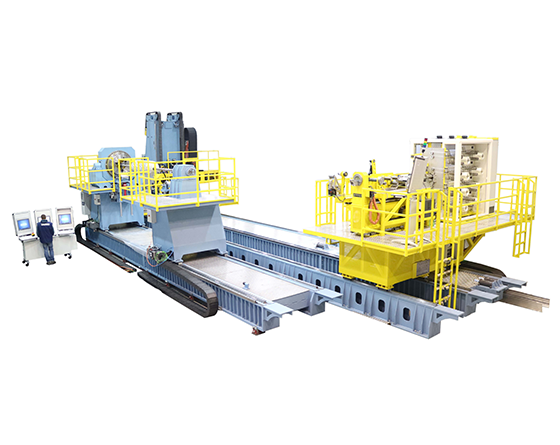

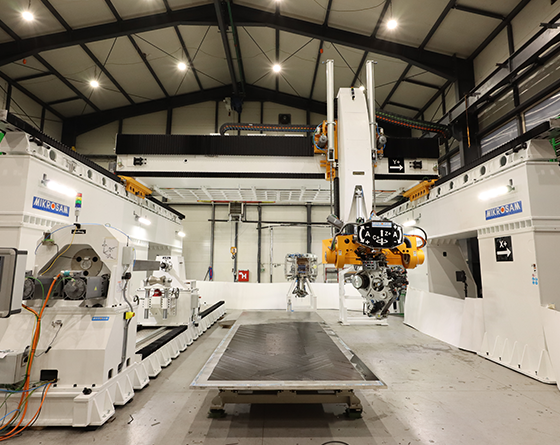

- ロボット、ガントリー（ハイレール）、低位置型レール、およびコラム構成、エンクロージャーありとなしなど
- 連続生産のための実験室規模および生産用サイズの機器
- 同じワークセルで他の機能を組み合わせることにより生産性を最大化し、ROIを向上させます
利用可能なカスタムデザインと機能
- ロボット、ガントリー（ハイレール）、ローレールポータル、およびカラム構成、エンクロージャーありとなし
- 連続生産のための実験室規模および工業用サイズの機器
- 同じワークセルで他の機能を組み合わせて、生産性を最大化し、
ROIを向上させます
利用可能なカスタムデザインと機能
AFP技術仕様
4,8,16以上のトウを備えたAFP- トウ幅 ： ¼”、½”または1”
- ¼”から最大2”テープのシングルテープAFP
- 熱硬化性樹脂、熱可塑性樹脂、ドライ繊維
- 最大レイアップ速度：80 m / min *
- カット＆リスタートの再現性：±2.5mm *
- コース配置精度：-0 / + 2.5mm *
- 最小カット/リスタート距離：<= 10mm *
- 最小コース長：120mm *
- 1kW以上のIR
- レーザー加熱：3、4、6kW以上
- 赤外線およびビジュアルプロセスカメラ
*材料、セル構成、コントローラー、ツールの形状、最大レイアップ速度によって異なります。
ATL技術仕様
- 最大300㎜（12インチ）幅のテープのATL
- 幅：50㎜（2インチ）、75㎜（3インチ）、150㎜（6 インチ）、300㎜（12インチ）
- デュアル超音波ナイフ輪郭切断
- レイアップ前の欠陥検出
- 特許取得済みのATLヘッド
AFPおよびATLセルのオプション
ロボットの直線軸と工具の回転軸- レーザープロジェクションおよびインライン検査システム
- 超音波トリミング機能
AFPおよびATLモデル
Discovery |
Libra |
Taurus |
 |
 |
 |
|
|
|
AFP（自動ファイバープレースメント装置）およびATL（自動テープ積層装置） ©MIKROSAM
製品比較
| DISCOVERY | LIBRA | TAURUS | |
| ロボット | 〇 | 〇 | 〇 |
| ガントリー、ローレールポータル、またはコラム | 〇 | 〇 | |
| AFPとATP | シングルテープ2インチまたは 4 x 1 / 4インチ | 4、8 x 1/4 インチ | 8、16、24Xまたはカスタム1/4インチ |
| ATL | 50〜150㎜ | 75〜300㎜ | |
| 暖房システム IR： レーザー： |
800W 2KW |
1KW 4〜6KW |
2KW 4〜12KW + |
| ヘッド交換 | 手動 | 自動 | 自動 |
| 品質管理システム | ベーシック | プレミアム | プレミアム |
| IPLIS –検査 | ✕ | オプション | オプション |

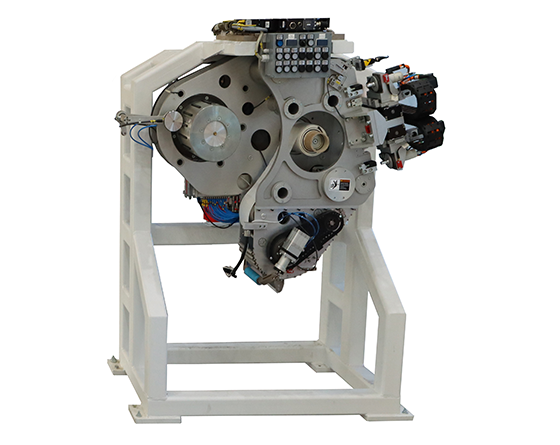

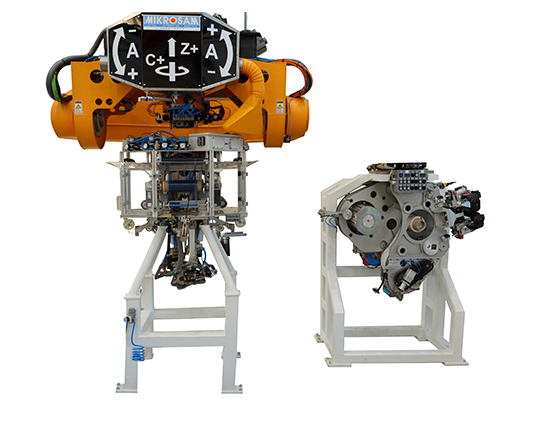

自動ヘッド交換
ダウンタイムを削減します。生産性と使用率を向上させます。
MikrosamのマルチマテリアルAFPおよびATLユニットは、何年にもわたって高速自動ヘッド交換機能を備えています。AFPまたはATLから別のヘッドに切り替えるのに3分もかかりません。これにより、ダウンタイムが短縮され、生産性が向上します。任意のセルまたはヘッド/エンドエフェクターで動作します。
