溶剤再生装置及び部品洗浄装置(D.W.RENZMANN Gmbh)

溶剤再生装置及び部品洗浄装置(D.W.RENZMANN Gmbh)

D.W.RENZMANN社は、印刷関連部品の洗浄装置、フレキソ版の洗浄装置、溶剤再生装置を製造するメーカーです。印刷現場におけるグラビア印刷機、フレキソ印刷機のインキで汚れたインキパン、印刷機用の部品、版シリンダー、アニロックスロール等の洗浄工程を効率よく改善します。

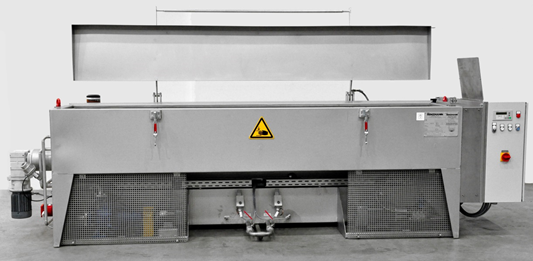

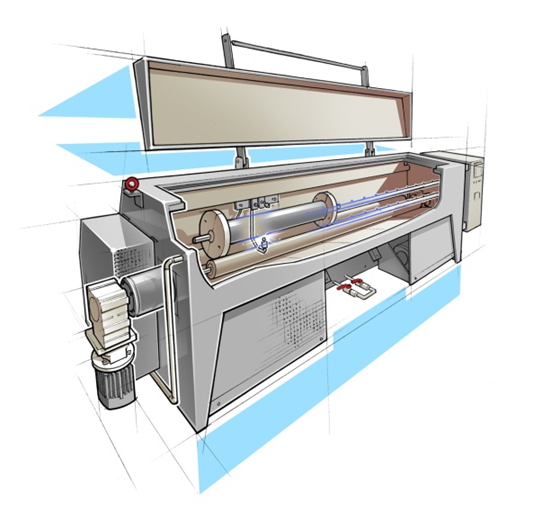

アニロックスロール / グラビアシリンダー洗浄機 Type HA / HA-S

アニロックスロール / グラビアシリンダー洗浄機 Type HA / HA-S は、線数に関係なく、アニロックスロールやグラビアシリンダーを洗浄します。ロール、スリーブ、シリンダーが回転している間、スプレーで100barの圧をかけながら洗浄します。スリーブの内側及び外側の表面は溶液の浸透防止用にシールされます。異なるサイズ、目的で使われたロールの洗浄が可能です。

Type HA 1-15 / -25

・ロール及びシリンダー最大面長:  1500 / 2500 mm
・スリーブ最大面長:  1200 / 2200 mm
・最大径 (スリーブ、ロール、シリンダー):  240 mm
・最大重量/スリーブ、ロール、シリンダー):400 kg

Type HA-S Z1-20 / -40

・1本洗浄用(スリーブ、ロール、シリンダー)

Type HA-S Z2-20 / -40

・2本洗浄用(スリーブ、ロール、シリンダー)
・最大面長/ロール及びシリンダー  2000 – 4000 mm
・最大面長/スリーブ1700-3700mm
・最大径 (スリーブ、ロール、シリンダー)   300 – 400 mm    300 – 400 mm
・最大重量(スリーブ、ロール、シリンダー  700 – 1500 kg

洗浄装置 Type HA

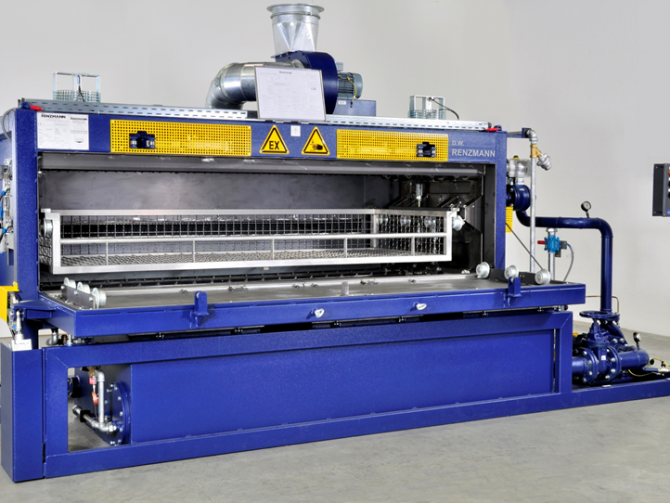

洗浄装置 Type 100

洗浄装置 Type 100は、インキパン、インキコンテナ、ドクターブレード、スクリーンロールやその他細かい部品を溶剤インキ、水性インキ関係なく洗浄を行ないます。剛性のあるポンプを搭載した回転式スプレーにより洗浄効果を高めます。洗浄槽から溶剤タンクを分離させることで溶剤の排出量も削減します。異なる部品を一度に洗浄できる代物です。本装置は ATEX指令に基づいて製造設計されております。

Washing machine tp 100 Size 18
スプレーモーターの個数 3
洗浄槽の幅 / 高さ / 長さ 600 x 400 x 1800 mm
洗浄ポンプの容量 30 m³/h, 7,5 kW
内部排出 1100 m³/h, 0,75 kW
機械サイズ
L x W x D (mm)
2730 x 1170 x 1150
要求スペース mm
L x W x D (mm)
3400 x 2800 x 3000

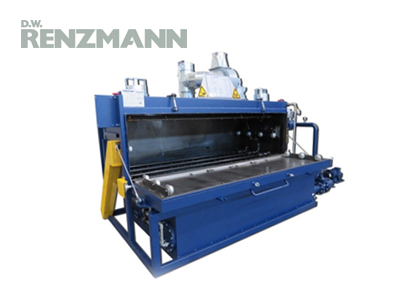

洗浄装置 Type 3400 / 3400-e /3500

Type 3400 / 3400-eは、インキパン、インキバケツ、ドクターブレードなどの印刷機で使われた部品を溶剤インキ、水性インキ関係なく洗浄します。洗浄中、洗浄対象物は振動式スプレーパイプによってノズルから力強く溶剤を吹き付けることで汚れを落とします。近距離かつ強力な洗浄ポンプにより、汚れを落とすことが可能です。溶剤タンクは洗浄槽から分離することで溶剤の排出量を削減することが可能です。異なる用途に使用される様々な部品の洗浄が同時に可能です。本装置はATEX指令に基づいて製造設計されております。

Washing Machine Type 3400-e Size 25 Size 30
洗浄槽の幅 / 高さ / 長さ 2500 x 500 x 1000 mm 2000 x 500 x 3000 mm
洗浄ポンプの容量 62 m³ / h, 20kW 133 m³ / h, 36 kW
内部排出 1100 m³/h, 0,75 kW 4000m³ / h, 3,6 kW
機械サイズ
L x W x D (mm)
4200 x 2000 x 2425 6250 x 3620 x 2820
要求スペース mm
L x W x D (mm)
6700 x 1930 x 2560 9100 x 5500 x 3800

溶剤再生装置 Unit Type ROTO

溶剤再生装置 Unit Type ROTOは、洗浄工程で使用された溶剤は回収され、サーマルオイルで満たされ、電気で加熱された二重構造を特徴とする円筒状の蒸留ボイラー内のインク残留物を処理いたします。 ユニットは、バッチ操作と連続操作用に設計されています。 高沸点溶媒は、利用可能な真空状態で蒸留することができます。 ボイラー内でゆっくりと回転する攪拌機/スクレーパーシステムは内容物を恒久的に攪拌し、最適な熱伝達を確実にするために加熱面を清潔に保ち、蒸留終了時にボイラー底部の開放排出バルブを通して残渣を自動的に排出いたします。本装置ATEX指令に基づき製造設計されております。

distillation unit Roto 9
充填量 ca. 140 l
容器容量 ca. 300l
溶剤再生量 ca. 30-60 l/h
冷却水流量 ca. 0,7 m³/h
機械サイズ
L x W x D (mm)
1300 x 2650 x1 700
要求スペース mm
L x W x D (mm)
3500 x 3200 x 3600
梱包サイズ
L x W x D (mm)
1500 x 1600 x 2800

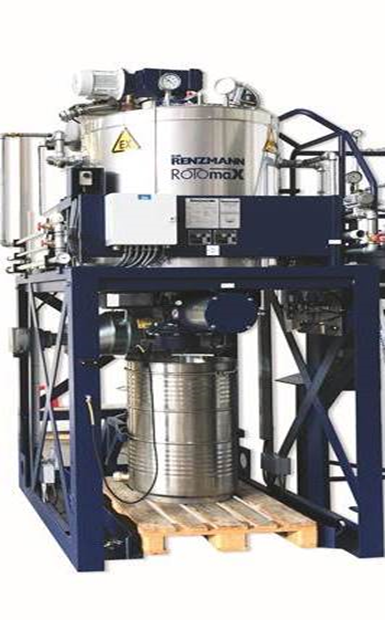

Distillation Unit Type ROTOmaX-e

Distillation Unit Type ROTOmaX-eは、洗浄工程で使用された溶剤は回収され、サーマルオイルで満たされ、電気で加熱された二重構造を特徴とする円筒状の蒸留ボイラー内のインク残留物を処理いたします。 ユニットは、バッチ操作と連続操作用に設計されています。 高沸点溶媒は、利用可能な真空状態で蒸留することができます。 ボイラー内でゆっくりと回転する攪拌機/スクレーパーシステムは内容物を恒久的に攪拌し、最適な熱伝達を確実にするために加熱面を清潔に保ち、蒸留終了時にボイラー底部の開放排出バルブを通して残渣を自動的に排出いたします。本装置ATEX指令に基づき製造設計されております。

distillation unit Roto 9
充填量 ca. 50 l - 200 l
容器容量 ca. 350 l
溶剤再生量 ca. 45-90 l/h
冷却水流量 ca. 1,5 m³/h
熱量 15 kW
重量 2000 kg
機械サイズ
L x W x D (mm)
1420 x 2870 x 1850
要求スペース mm
L x W x D (mm)
4000 x 3500 x 3400
梱包サイズ
L x W x D (mm)
1600 x 2400 x 2000

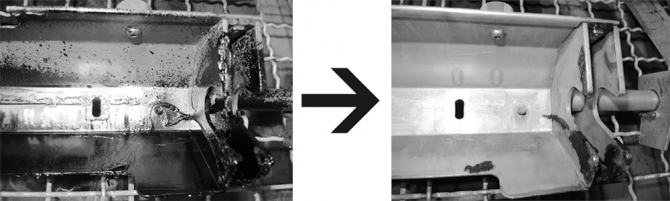

印刷部品洗浄効果例

PVBインキ と接着剤の汚れも洗浄後30分で綺麗になります。



詳細は、下記フォームよりお問い合わせください。

メーカー D.W.RENZMANN Gmbh
メーカー国名 ドイツ
関連URL www.dw-renzmann.de
お問合せ先 印刷包装営業部
ml-printing@altech.co.jp
Tel : 03-5542-6751
Fax : 03-5542-6766
