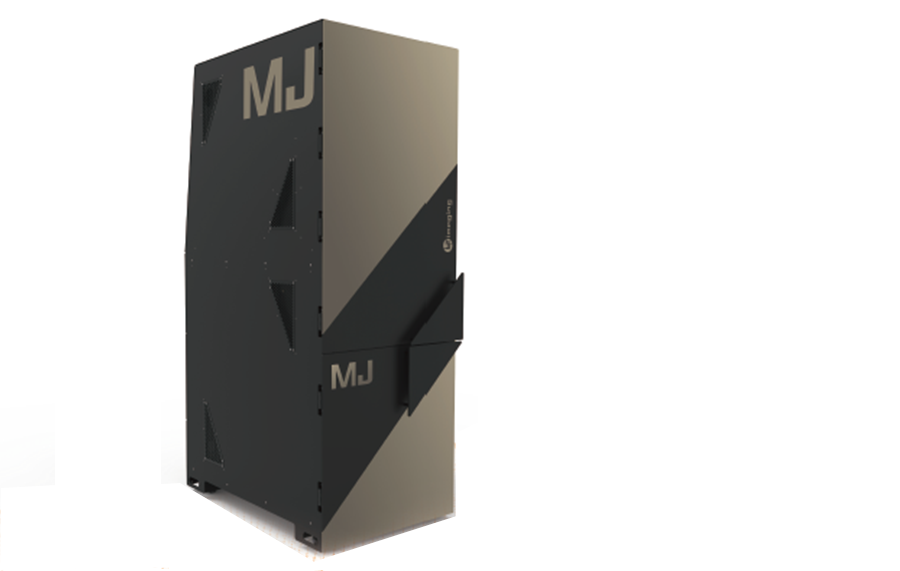

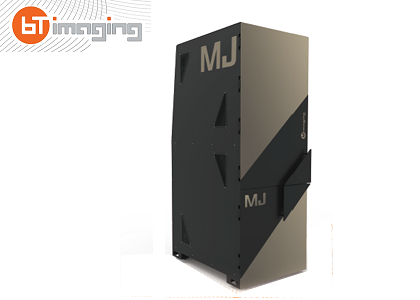

「R3-MJ」ペロプスカイト/シリコンタンデム太陽電池用フォトルミネセンス(PL)式ライフタイム/欠陥検査測定システム

◆　外寸：2,300 mm (高) x 800 mm (幅) x 1,100 mm (奥)
◆　重量：約 340 kg
◆　電源：200 VAC / 15A
◆　sCMOS：2,048 x 2,048 pixels (FOV: 230 x 230 mm)  / CMOS：9,568 x 6,388 pixels (FOV: 40 x 40 mm)
◆　NIR 光源：シリコン基板 / VIS 光源：ペロプスカイト層
◆　QSS-PC ステージ：Sinton WCT-120 *オプション

R3-MJは、bTimaging の最新フォトルミネセンス (PL) 画像解析システムです。既存のシリコン基板用 LIS-R3 に、ペロプスカイト薄膜用 R3-TF が加わり、Bottom Cell のシリコン基板や Top Cell のペロプスカイト層のみに限らず、タンデム / 多結合の状態でも、複数の波長が異なるレーザーと2種類の解像度が異なる CMOS カメラで、フォトルミネセンス画像解析によるライフタイム測定や欠陥検査が、短時間で一度にマッピングイメージにて可能です。

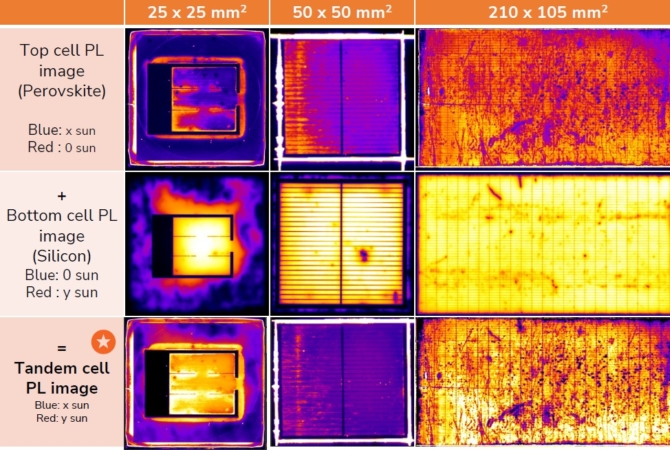

PL / EL 測定項目（タンデム / 多結合）

◆　PL画像 Rseries イメージ
◆　PL画像 Rshunt イメージ
◆　iVoc/iFF/iEFF イメージ
◆　Voc/Rs/Jmp/Vmp/FF/Efficiency イメージ
◆　I-V/Suns-Voc(pFF/pseudo-Efficiency)
◆　Current Match Point determination
◆　Mismatch loss analysis

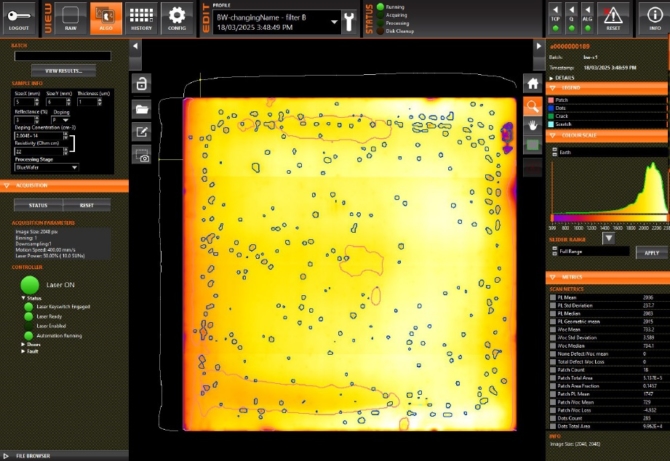

フォトルミネセンス (PL) 画像解析
