自動フレキソ版貼込装置(AV Flexologic)

自動フレキソ版貼込装置(AV Flexologic)

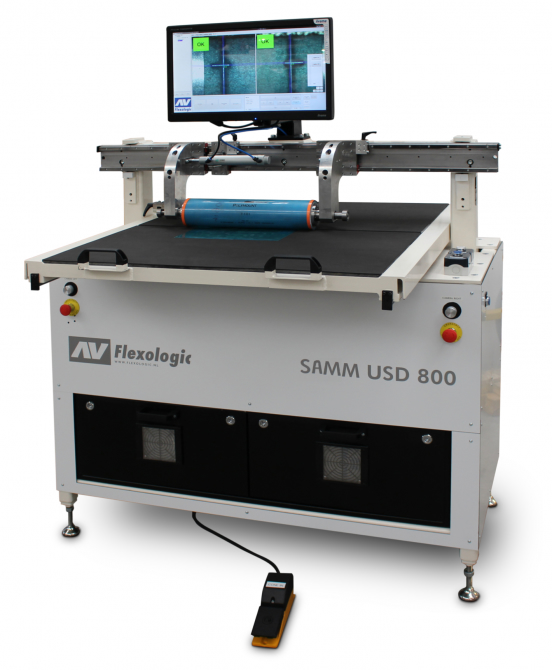

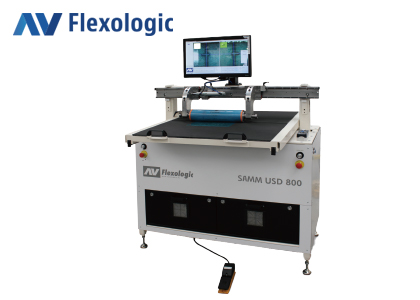

自動フレキソ版貼込装置SAMM USD 800 はスリーブ・シリンダー両用で、短時間で高精度な貼り込みが可能です。

見当マーク認識と版の位置決めは自動で行われるので、オペレーターにより貼り込みの結果に差が出ることはありません。

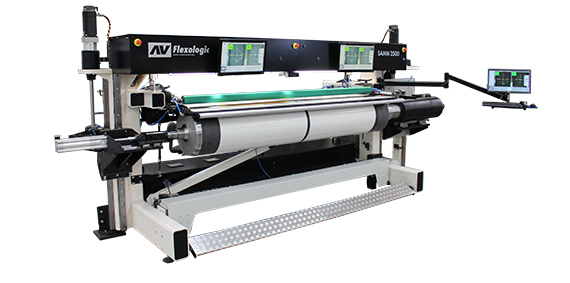

その他、1700mm幅、2200mm幅、プレプリント用途のマウンターも提案可能です。



導入メリット

高精度

見当マークずれによる版貼りミス無し、印刷機の停止時間の削減

短時間

作業時間の短縮、残業時間、人員の削減

経験不要

パートタイマーでも作業が可能、人員の育成不要

版貼り機増設不要

1台で2台以上の能力

特長

■ シリンダーとスリーブに対応
■ 短時間で簡単な操作
■ 高精度な貼り込み(5µ - 20µ)
■ 貼り込みミスによる印刷機停止時間の削減
■ 貼り込み後の精度チェック機能

ワークフロー

レーザーポインター、HDカメラ、HDモニターにより、素早く正確に版の位置決めを行います。その後シリンダーが自動で降り、版を固定します。テーブルを前後に動かすだけで、貼り込みは完了です。版とテーブルは密着しているので、空気が入ることもありません。

空気の混入を防ぐクッションテーブル



レーザーポインターにより版の設置も簡単



見当マークの自動認識機能は特許取得済み



ダイレクトドライブエアーマンドレル(オプション)



基本仕様

シリンダーの最大幅 800㎜
最大リピート長 850㎜
最小リピート長 230㎜
本体サイズ/ 重量 (W)1400 x (D)900 x (H)2100㎜
電気仕様 C230V(単相)+ Neutral (N) + Earth (PE) +/- 10%
50/60 Hz 16Amp
空圧 6-8 バール, 0.5インチの接続口

機械性能

シリンダー取付 / 取り外し時間 約30秒
最長貼り込み時間 約90秒
平均貼り込み時間 約60秒
貼り込み精度 0.005 - 0.02mm (誤差)
最小見当マークサイズ 0.4mm
版の最小幅 100mm
版の最大幅 800mm
メーカー AV Flexologic
メーカー国名 オランダ
関連URL https://www.flexologic.nl/
