フレキソ製版洗い出し装置(Glunz&Jensen A / S)

Glunz&Jensen社は、グローバルなプリプレス業界向けの革新的で高品質な製版ソリューションの世界有数のサプライヤーです。オフセットおよびフレキソ印刷業界向けのプロセッサーの開発と製造に加えて、アフターサービスも提供しています。製品ポートフォリオには、露光装置、乾燥機、光仕上げ機、取り付けテーブル、プレートスタッカー、プリプレスプロセス全体を監視および制御するためのソフトウェアも含まれています。

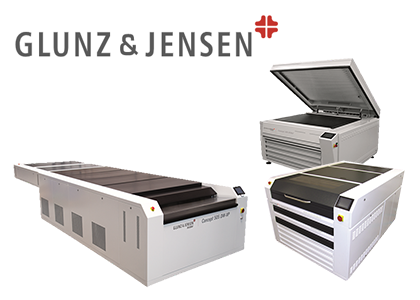

フレキソ製版洗い出し装置のラインナップ
260 S Flex-in-One Unit
アナログ及びデジタル版の露光、洗い出し、乾燥から後露光まで
- バッチ式
- ラベル印刷用ナローウェブマシン用
- 全ての機能やパラメーターにおいてPLC制御
- すべての値と動作サイクルのプログラミング
- 洗浄溶剤中の残留している樹脂を監視するための粘度計
- 版サイズ 66 x 81cm, 26 x 32’’
- 冷却露光ベッド
- 各社CDI装置の互換性あり
1712, 2120, 2420 及び 2530
Screen FX 870
Xeikon、Luscher 等
Flex-i-Pro 360 / 470 / 520 / 520 XP
主な特徴
ブラシの動作速度を版材によって制御
- 搬送速度をソフトで制御
- サイレントドライブ TM 機構
- 溶剤が隅々に行き渡る
- シンプルなローディング機
- 見やすいタッチパネル画面
- 人間工学的なフィードテーブル
- 洗浄部へ簡単にアクセス
- 優れた乾燥、排気システム
サイレントドライブ™機構
洗浄ブラシの回転と振動は刷版工程で再現性の高さを実現
- 無駄に在ったパーツを取り除くことで、よりシンプルとなり、機械としての信頼性がアップ
- 作業中の不要なノイズがなくなり、静音性がアップ
- 両側にある振動は、回転シャフトに繋がっているチェーンリンクドライブと統合
インフィードテーブル
G&Jは、MMIのすべての側面と使いやすさを考慮し、つぎのようなソリューションを提案します。
- 新しいインフィードテーブルでは、ロールプレートをテーブルの表面に保管できます。
- プレートをテーブルからプロセッサーに直接送ることができるフリーホイールローラーが特徴です。
- 低レベルのストレージトレイとは異なり、この設計では曲がりくねった重いプレートをプロセッサの前面に組み込める為、オペレーターが腰の高さより下にあるトレイに配置するために腰を落とす必要がありません。
ヒュームの取出しの改善
以前の設計では取出しの部分が制限されていて、運用上の問題(※下記参照)がありましたが、機械内部のこれらの問題を回避するために2つの新しい内部排気ビーム/ダクトが追加されました。 フロントビームは給餌テーブルとウォッシュアウトセクションから空気を引き出し、 後部のビームは下図の赤線が示すように、ウォッシュアウトおよび出口ユニットから空気を引き出しています。
※運用上の問題
- 蓋を開けると、溶剤臭気が作業領域に入る可能性がありました。
- 溶剤を加熱すると、溶剤の蒸気が上部カバーに凝縮し、液滴を形成し、プレートに付着して良好なプレートを損傷する可能性がありました。
リンシング/ワイピングセクション
リンシング/ワイピングセクションは4つのブラシを含むようアップグレードされ、すべての種類のプレートの拭き取りと洗浄工程を改善することを目的としています。
最初のブラシは、よりオープンに巻かれております(右下)。シャフトの中心点を起点として反対方向に同心円状に巻かれています。 また、他のブラシよりも硬くなっています。 この機能によりプレート上の溶剤を取り除きます。 リンス/ワイピングセクションのブラシは、プロセッシング中に回転して振動します。
FlexPose 360, 470 & 520(露光装置)
- 一貫したUV高出力
- 効率的な冷却により安定した露光
- 特許出願中の制御技術
- 再設計されたインターフェース
- 自動上蓋
- 頑丈なコンポーネント
- 稼働時間の最大化
露光工程の出力について
高出力の露光装置に対する需要の増加に対応するために、高電圧UVAランプが装備されており、入力電圧の安定性に応じて最大25 MjCm²を実現します。
冷却工程の改善
- プレートの構造と品質を安定させるために、長時間露光中のプレート露光ベッドの冷却システムの有効性を高めました。
- ランプ冷却システムの効率を改善するために、ランプハウジングの周囲のエアーフローを増やしました。
- すべての主要なランプメーカーによって指定されている、36℃から40℃の間の正しい動作ランプ温度を綿密に監視、維持することによって達成します。
- その日の最初のプレートから最後のプレートまで、一貫したプレート露出品質を維持できます。
FlexLine Pro 520
さまざまなワークフローに対応するモジュール式のコンセプト
- 乾燥能力-9スロット
- スタッキング容量-16スロット
- 完全なブラシ制御
- 版材により制御可能なブラシ設定
- サイレントドライブTM
- 強化された溶剤分配システム
- シンプルなローディング機構
- ユーザーフレンドリーな画面/セットアップ
- 24時間以内に120+ 1.14mmプレートを処理または処理可能
その他の製品
後露光装置 | 乾燥装置 | フレキソプレートクリーナー | プレートマウンター |
![]() |
![]() |
![]() |
![]() |
関連情報
メーカー | Glunz&Jensen A / S |
---|---|
メーカー国名 | デンマーク |
関連URL | https://www.glunz-jensen.com/ |
お問合せ先 |
印刷・包装営業部 ml-printing@altech.co.jp Tel : 03-5542-6751 Fax : 03-5542-6766 |
